Откуда Начинать Монтаж Полипропиленовых Труб

Промышленность выпускает трубы для водопровода, газопровода, канализации, отопительных и вентиляционных систем. Стандартная длина для наружных работ – 5 погонных метров. Есть модели для внутренних работ – размером от 0.3 до 2 метров.

Диаметр труб в пределах от 40 до 150 и больше миллиметров.

Чаще всего встречаются многослойные полипропиленовые трубы: два наружных слоя – полимер, внутренний – стекловолокно, средние – алюминиевые прослойки.

Предельно выдерживаемая температура – 145°С;
Плотность полимера – 0,9 грамм/куб см;
Выдерживает нагрузку на разрыв – 25 ньютон/кв. мм;
Предел текучести – до 50%;
Теплоемкость – 2000 Дж кгС.

Плюсы и минусы в эксплуатации:

В 9 раз легче металла – удобен в транспортировке, погрузке и монтаже;
Срок службы от 50 лет и выше;
Высокий уровень шумопоглощения;
Металлическая часть полностью скрыта полипропиленом, поэтому устойчива к коррозии.

Слабое противостояние ультрафиолету – наружные магистрали следует укрывать в траншеи или деревянные короба;
Линейное тепловое расширение требует дополнительного устройства компенсаторов при разводке пластиковых труб.

Код	Материал	Свойства	Целевое назначение
PPH	Гомополимер	Не переносит высоких температур	Для внутренних разводок канализации
PPB	Блок сополимер	Термоустойчив	Для теплых полов и водопровода
PPR	Рандом сополимер	универсальный	Для отопления и горячего водоснабжения

PN 10 – для установки инженерных систем холодного водоснабжения.
PN 16 – применяют для транспортных газовых магистралей или жидкостей до 60°С.
PN 20 – для горячего водоснабжения и отопительных систем до 95°С.
PN 25 – используются в промышленности для транспортировки пара и горячих смесей, а также в коммунальном хозяйстве, при обустройстве теплого пола и отопления.

Комплектующие для подключения радиаторов

Монтаж труб из полипропилена происходит методом горячей пайки с применением фасонных элементов. К запорно-регулируемой арматуре относят:

Крепеж – для фиксации труб и радиаторов к стенам;
Краны Маевского – предназначены для снижения водяного или воздушного напряжения в трубах;
Термоголовки – регулировка подачи теплоносителя;
Заглушки – запирание торцов;
Тройники, переходники – комплектация различных узлов.

Планирование системы

Разрабатывая проект отопительной системы дачи или дома, учитывают площадь жилых помещений и степень утепления стен. На один квадратный метр стандартная норма тепла – 41 ккал. В технической характеристике батареи указывается тепловая мощность одной секции. Исходя из этих данных, просчитывают количество секций радиаторов.

В дополнительные расчеты включают:

Длину разводки труб полипропиленом;
Количество поворотов и переходников;
Наличие терморегуляторов и байпасов;
Установку вертикальных и горизонтальных конструкций;
Схему подключения к котельной (снизу, сбоку, двухтрубный или однотрубный вариант.

Схемы водяного отопления из полипропилена для частного дома

Монтаж труб производится двумя стандартными схемами:

Параллельная или коллекторная разводка

Преимущество схемы в простоте обслуживания. Технически это подсоединение всех сантехнических и бытовых приборов параллельно к одной трубе, в которую вставляют отводы. Каждая ветка снабжается собственным запорным краном, поэтому при отключении одной из точек, остальные продолжают получать воду в полном объеме.

При подобном двухтрубном включении нескольких единиц одновременно напор не снижается, оставаясь равномерным, так как к каждой точке подается отдельная ветка. Недостаток – увеличенный расход материалов, в сравнении с более простой тройниковой.

Последовательное тройниковое соединение

Применяется на небольших площадях в частном строительстве. Сборка происходит параллельно горячего и холодного направления. К основным лежакам последовательно примыкают сантехнические точки и бытовые приборы. Преимуществом однотрубной схемы является скорость установки, низкая стоимость из-за меньшего расхода погонных метров.

Систему легко упрятать в короба или шкафы. Недостатком есть снижение напора при одновременном включении нескольких единиц. Эта проблема решается увеличением диаметра основной магистрали.

Разметка на стене

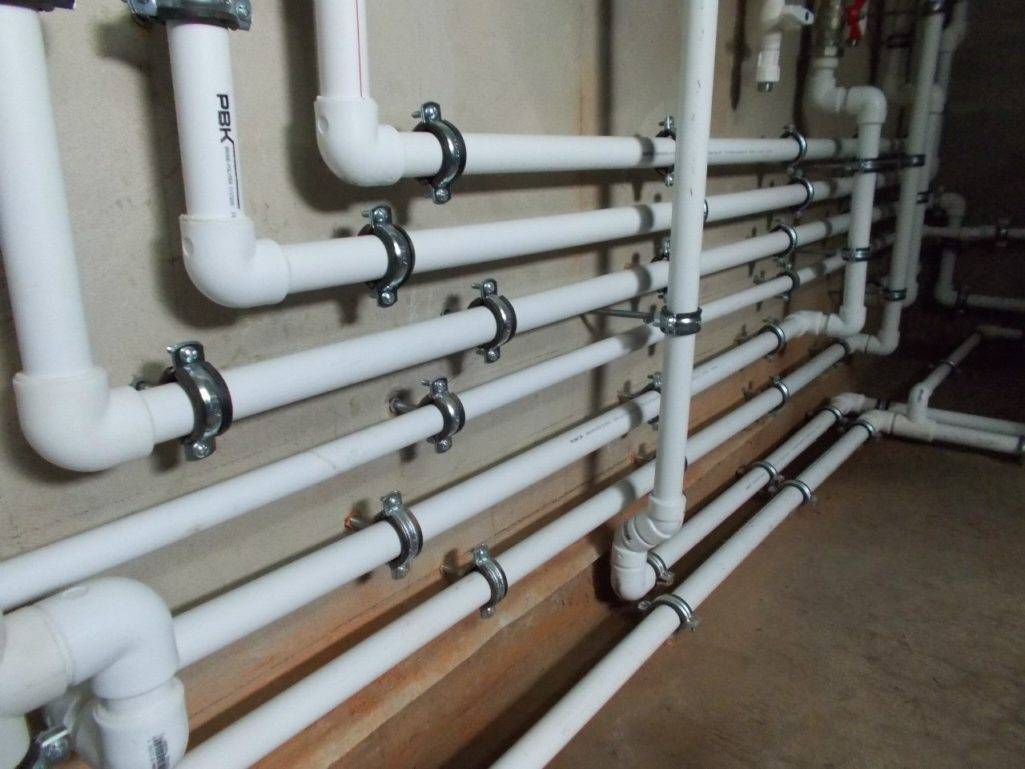

Монтаж ПП труб холодного и горячего водоснабжения к стене производят с помощью клипс или хомутов.

Правильная величина шага зависит от назначения системы и максимальной температуры носителя.

Сравнительная таблица шага крепления в сантиметрах относительно диаметра и температуры жидкости

Диаметр трубы	Шаг при 20°С	При 50°С	При 70°С
16 мм	75 см	65 см	55 см
20	80	80	60
25	85	90	70
32	100	95	75
40	110	100	85
50	125	110	90
63	140	125	105
75	155	135	115
90	165	150	125
110	185	165	140

При разметке на стене выбирают подходящие значения из таблицы, получая стандартное прочное крепление.

Внутренняя и наружная прокладка

Правила внутренней прокладки:

Стояки монтируют из труб, диаметров 100-110 мм;
Отводы – 40-50 мм;
Делают уклон в сторону центрального коллектора не менее 3°;
Если монтируют под панель, то обязательно обматывают противошумным материалом;
Расстояние между фиксаторами – 50 см;
Для стояков – 1,3 метра.

Сборка проводится в закрытые коллекторы на песчаной подушке или короба.
Уровень нитки прокладывается ниже точки промерзания грунта.
Учитывается нагрузка на дорожное полотно.

Монтаж последовательной разводки

Последовательная разводка состоит в прокладке основной магистрали, к которой присоединяют бытовые узлы с помощью тройников. Недостаток схемы в снижении напора при одновременном включении нескольких потребителей. Разводку монтируют открытой или спрятанной за фальшпанелями.

Монтаж полипропиленовых труб своими руками включает в себя следующие операции:

Интересно почитать: Устройство водопровода в частном доме

Составление проекта

Подсчитывают количество точек сантехнического оборудования (ванна, туалет, биде, умывальник) и бытовых приборов (стиральная машина, посудомойка, бойлер), подключенных к водоснабжению. Высчитывают объем постоянного потребления и определяют диаметр основной трубы. Ширина тройников подключения будут на 2-4 мм меньше.

Подготовка инструментов

Необходимо запастись паяльником, ножницами-труборезом, фаскоснимателем, рулеткой и маркером для разметки.

Выбор полипропиленовых фитингов

Комплектующие должны быть из того же полимера, что основной трубопровод.

Выбор схемы соединения

Разводку производят совместно с подключением под канализацию и горячую воду.

Пошаговая инструкция сварки ПП труб

Рассмотрим порядок действий при соединении с использованием сварочного аппарата.

Обрезка труб

Применяют специальный труборез, который делает срез четко, без заусенцев.

Обработка трубы и формирование фаски

Край среза зачищают, а фаскоснимателем зарезают внутренний слой полимера.

Подготовка паяльника

Перед работой прибор максимально нагревают, дают остыть и повторяют прогрев, после чего приступают непосредственно к пайке.

Нагрев и соединение деталей

В торец среза вставляют насадку, соответствующую размеру трубки и прогревают его не более 8 секунд. Сразу вставляют соединительный элемент, плотно прижимая. Повторяют со вторым срезом.

Ошибки при сварке ПП труб

При монтаже полипропиленовых труб для водопровода своими руками, сантехники новички совершают ряд ошибочных операций, которые приводят к некачественной стыковке, а впоследствии к разгерметизации системы.

Затягивают насадку на паяльнике гаечным ключом , что делает ее непригодной к последующему использованию. В комплекте к прибору идет шестигранный ключ, специально предусмотренный для затяжки.
Ставят максимальный нагрев паяльника . Такую процедуру следует производить только на первой стадии разогрева. После полного остывания рекомендуют ставить не более 220°С, чтобы насадка не прикипала к трубке.
Перегревают трубу , что ведет к деформации среза. Отверстие в трубке сжимается, оставляя очень маленький проход для жидкости. В насадке нужно греть около 5-8 секунд – этого вполне достаточно для качественной спайки узла.
Не успевают правильно смонтировать с фитингом . После снятия с паяльника следует произвести стыковку в течение ближайших 4-5 секунд, иначе температура снижается и склеивание не происходит.

Изучив предложенные советы, новичок сможет выполнить несложные работы по монтажу полипропиленовых систем в домашних условиях.

Монтаж отопления в частном доме с применением полипропиленовых труб:

Водопровод из полипропилена своими руками: преимущества ПП-труб, выбор деталей, способы разводки, монтажные работы

Свойства пластмасс позволили им выступить эффективной заменой металлов и их сплавов во многих сферах человеческой жизнедеятельности.

Ярким тому примером могут служить полипропиленовые (ПП) трубы, которые активно применяются сегодня в системах водоснабжения. По ряду характеристик этот материал является более практичным, нежели сталь.

К тому же он позволит владельцу дома или квартиры сэкономить на вызове сантехников, ведь сделать водопровод из полипропилена своими руками совсем не сложно.

Преимущества полипропилена

Стальные трубы в системах отопления, горячего и холодного водоснабжения (ГВС и ХВС) рано или поздно приходится менять.

Те, кому доводилось видеть вырезанные участки трубопровода, наверняка обращали внимание на толщину образующегося на внутренних стенках солевого нароста, из-за которого пропускная способность труб сокращается в несколько раз.

Столь же губительной является ржавчина, превращающая прочный металл с течением времени в бесполезную труху.

Разумеется, каждый хоть раз да спрашивал себя: существует ли способ предотвратить подобные явления? Сегодня на этот вопрос можно ответить утвердительно. Решение – в замене стали на полипропилен. Достоинствами этого материала являются:

гладкая поверхность, обуславливающая малое гидравлическое сопротивление;
небольшой вес;
простота монтажа (сварку ПП-труб, в отличие от металлических, можно освоить всего за один день);
коррозионная, биологическая и химическая устойчивость;
отсутствие накипи;
электробезопасность (диэлектрические свойства).

Главным недостатком полипропилена считается низкая температура плавления, ввиду чего применять его в системах ГВС и отопления следует с некоторой осторожностью. Кроме того, трубы и детали из этого материала имеют большую толщину стенок, чем металлические, а потому и габаритные размеры у них больше. При монтаже систем отопления или ГВС следует учитывать, также, и значительный коэффициент теплового расширения, свойственный полипропилену.

Самостоятельный монтаж ПП-водопровода облегчается тем, что научиться паять трубы можно буквально за один день. Что полезно знать при пайке полипропиленового водопровода? Полную инструкцию по пайке и основные ошибки при выполнении работ читайте далее.

О плюсах и минусах пластиковых труб для водопровода читайте тут.

Полипропиленовые трубы идеально подходят для внутреннего водоснабжения холодной и горячей воды. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/trubyi/plastikovyie/polipropilenovyie/trubyi-polipropilenovyie-tehnicheskie-harakteristiki.html подробная информация о видах ПП-труб, их характеристиках и преимуществах.

Что понадобится для работы?

Чтобы осуществить устройство водопровода в квартире своими руками из полипропилена по всем правилам, домашнему умельцу необходимо подготовить следующее:

Паяльник (обиходное название — утюг): с помощью этого инструмента выполняют неразъемные соединения труб и деталей из полипропилена. Для работы паяльником необходим набор насадок разного диаметра – от 16 до 63 мм. Температура нагрева задается с помощью терморегулятора. Ее конкретное значение указывается на трубах и деталях. Обычно оно составляет от 250 до 270 градусов. Если вы намерены взять паяльник в прокат, оцените качество тефлонового покрытия на насадках. Оно может быть изношенным, вследствие чего полимер будет прилипать к металлу. В результате соединение получится некачественным и будет пропускать воду.
Ножницы для разрезания ПП-труб.
Шабер – инструмент для зачистки деталей, армированных алюминиевой фольгой.
Жидкость для обезжиривания поверхности полипропиленовых элементов по месту пайки.
Инструменты для разметки: угольник, уровень, рулетка и карандаш.
Фум-лента, сантехнический лен или пакля для уплотнения резьбовых соединений.
Чистая ветошь.

Интересно почитать: Монтаж системы водоснабжения в частном доме

Какие покупать трубы и детали?

Полипропиленовые элементы для трубопроводов выпускаются в четырех исполнениях, каждое из которых маркируется особым образом:

PN10 и PN16: ориентированы на применение в системах холодного водоснабжения с максимальным давлением, соответственно, 10 и 16 атм.
PN20 и PN25: изделия для систем отопления и ГВС. Цифры в маркировке указывают предельное давление в атм, но они соответствуют температуре в 20 градусов. Следует учитывать, что при нагреве прочность полипропилена сильно уменьшается.

Трубы и детали второй группы имеют стекловолоконное или фольгированное армирование, способствующее уменьшению коэффициента теплового расширения. Элементы со стекловолокном монтировать проще, т.к. не требуется обработка шабером. Более простой является и технология их производства, поэтому при выборе таких труб уменьшается вероятность приобретения брака.

Полипропиленовые трубы для горячей воды

Цены на трубы марок PN16 и PN20 отличаются незначительно, поэтому последние часто ставят и на «холодный» водопровод как более надежные.

В домах и квартирах для разводки системы водоснабжения чаще всего используют ПП-трубы диаметром 25 мм.

Кроме труб мастеру понадобятся:

клипсы для крепления труб к стенам;
муфты и переходники для соединения труб соответственно одинакового или различного диаметров;
уголки;
тройники или коллектор (в зависимости от способа разводки);
теплоизоляция – рукава из вспененного полиэтилена.

Выбор способа разводки

Устройство водопровода можно проводить по одному из двух вариантов разводки:

последовательной;
коллекторной.

С последовательной разводкой

Все потребители в пределах одного этажа запитываются от одной трубы, которая, в свою очередь, через запорный кран подключается к стояку.

Напротив каждого сантехнического прибора (кроме последнего) на этой трубе устанавливается тройник.

Суммарная длина труб при последовательной разводке является минимальной, что делает данный способ наиболее экономичным и простым в монтаже

Вместе с тем для него характерны и некоторые недостатки:

напор воды в каждом из приборов зависит от того, пользуются ли в данный момент соседними;
для обслуживания и ремонта любой из точек водоразбора придется отключать от водоснабжения весь этаж.

С коллекторной

Этот способ еще называют параллельным. В каком-либо удобном месте устанавливается шкаф с коллектором. Последний представляет собой отрезок трубы большого диаметра с несколькими отводами, на которых устанавливается запорная арматура и другие устройства, например, насосы или счетчики. Коллектор подключается к подающей магистрали, а от его отводов к каждому из потребителей прокладывается индивидуальный трубопровод.

Пример разводки полипропиленовых труб в квартире по коллекторной схеме

Очевидно, что труб при такой схеме понадобится гораздо больше, чем в случае с последовательной разводкой. Зато она обеспечивает постоянный напор в каждом из кранов и возможность изолировать их для проведения каких-либо работ. Удобно и то, что все средства управления и контроля установлены в одном месте – в коллекторном шкафу.

Сколько чего покупать

Клипсы для крепления труб к стенам устанавливаются с шагом в 50 см.
При устройстве соединения с муфтой или другой деталью труба заводится в нее приблизительно на 1,5 см, поэтому на каждом отрезке между фитингами к расчетной длине трубопровода следует прибавлять по 3 см.
Общая длина рукавов теплоизоляции соответствует общей длине приобретаемых труб.

Монтажные работы

Приведем общую пошаговую инструкцию:

По предварительно нанесенной разметке выполняются отверстия в стене, в которые устанавливаются клипсы для фиксации труб.
Во избежание образования конденсата трубы ГВС следует располагать над ХВС.
Подавая трубу в отверстие в стене, следует обмотать ее конец полиэтиленом, который предотвратит попадание внутрь мусора.
Резьбовые соединения уплотняют фум-лентой или паклей.
При устройстве сварного соединения элементы прогревают на насадке паяльника, после чего фитинг хорошо выверенным движением (без вращения) одевают на трубу, соблюдая соосность. Свидетельство правильного нагрева – небольшой буртик, опоясывающий трубу снаружи и фитинг изнутри.

Монтаж водопровод из полипропилена своими руками — элементы системы

О том, что паяльник прогрелся до необходимой температуры, можно судить по срабатыванию реле или по цветовому сигналу специального индикатора. Время выдержки на утюге и глубина погружения трубы в фитинг зависят от диаметра элементов:

труба диаметром 16 мм: заводится на глубину 12 мм и прогревается в течение 4 – 5 с;
для 20 мм: глубина – 14 мм, выдержка – 5 с;
для 25 мм: глубина – 15 мм, выдержка – от 6 до 7 с;
для 32 мм: глубина – 16 мм, выдержка – 8 с;
для 40 мм: глубина – 18 мм, выдержка – от 10 до 12 с;
для 50 мм: глубина – 20 мм, выдержка – 18 с.

Время застывания пластика для труб и фитингов с диаметром 16, 20 и 25 мм составляет 120 с; для элементов с диаметром 32, 40 и 50 мм – 240 с.

Интересно почитать: Разводка воды в квартире своими руками

На смену стальным трубам для водоснабжения пришел полипропилен — гибкий материал, поддающийся быстрой пайке. Монтаж полипропиленовых труб вполне можно произвести самостоятельо. Способы соединения, требования к установке, алгоритм сварки рассмотрим в статье.

Основные виды изделий из полипропилена и размерные характеристики рассмотрим в этом блоке.

Видео на тему

Как сделать водопровод из полипропиленовых труб

Прокладка полимерных трубопроводов с холодной и горячей водой начинается с подготовительных работ. Сначала продумывается расположение водоводов. Затем подготавливается специальный инструмент, приобретаются полипропиленовые трубы и соединительные элементы — фитинги.

Монтажные приспособления приобретаются в собственность или берутся в аренду. Основным специальным инструментом является паяльник. По возможности также рекомендуется обзавестись труборезом. Еще понадобится рулетка, маркер и гаечные ключи.

Последовательность

Монтаж полипропиленовых труб не требует особых действий от исполнителя. Хотя минимальные навыки работы с полипропиленом все же необходимы. В противном случае возникнут неприятности при эксплуатации водопроводной сети.

Монтаж выполняется в следующей последовательности:

отрезают отрезки труб требуемой длины;
удаляются с торцов деталей заусенцы;
подготавливаются нужные фитинги;
на паяльник устанавливаются насадки требуемого диаметра;
сварочный инструмент нагревается до температуры 260ºС;
соединяемые элементы вставляются и надевают на нагретые насадки;
полипропиленовые детали нагреваются расчетное время в зависимости от диаметра;
стыкуемые элементы снимаются с паяльника и быстро соединяются между собой.

Во время пайки труба вставляется в фитинг до упора без прокручивания. Затем соединение фиксируется в неподвижном положении минимум на 30 секунд в зависимости от толщины стенок деталей. Действие позволяет получить герметичный стык после отверждения нагретого полимера.

Особенности

Рекомендуется полипропиленовые трубы прокладывать строго в горизонтальном и вертикальном направлении. Когда линии ХВС и ГВС размещаются рядом друг с другом, необходимо трубопровод с холодной водой укладывать выше горячей магистрали.

Полипропилен имеет меньшую жесткость по сравнению со сталью. Поэтому установка пластиковых труб проводится с использованием большего числа крепежных узлов.

Нюансы установки

Перед началом монтажа полипропиленовые трубы для водоснабжения обоих типов – горячего и холодного – нужно правильно подобрать

При этом стоит обратить внимание на маркировку на полипропиленовых трубах.. Обозначения, универсальные для большинства изготовителей трубной продукции, могут быть следующими:

Обозначения, универсальные для большинства изготовителей трубной продукции, могут быть следующими:

Кодом PN10 маркируются трубы для холодной воды.
Универсальные изделия, приемлемые как для горячего, так и для холодного водоснабжения, маркируются PN16. Стоимость их лишь немного выше предыдущего типа, так что их целесообразно применять в домашних условиях.
Кодировка PN20 проставляется на трубах, оснащенных внутренним армированием, которые подходят для домов, в которых присутствует автономная котельная.

Сечение водопроводных труб должно соответствовать следующим нормативам:

Схема монтажа трубопроводов из полипропиленовых труб может быть двух типов:

Параллельное соединение – в данном случае потребуется коллектор с несколькими выводами, каждый из которых отходит к отдельному потребителю. Такой контур позволяет равномерно распределить давление в системе водоснабжения. Стоит отметить, что обустройство подобного контура обойдется несколько дороже, хотя он и наиболее предпочтителен для домов с большим количеством потребителей.
Последовательное подключение – в таком варианте от главной магистрали делают один горизонтальный отвод, в который последовательно врезают тройники. К каждому из таких фитингов подключают конкретного потребителя. Хотя затраты на обустройство такой системы значительно ниже в сравнении с предыдущей, при включении воды сразу в нескольких точках, напор воды резко снижается.

Производители ПП труб

Для установки полипропиленового водопровода лучше использовать качественные трубы от производителей, уже успевших положительно зарекомендовать себя. К ним можно отнести «Экопласт», Каlde, Рilsa и проч. Использование низкокачественных изделий чревато последствиями.

Трубы при нагреве будут плавиться дольше, чем положено, а их диаметр может не подойти к насадке. Если торец изделия будет входить в насадку слишком свободно, то качественное соединение вряд ли получится.

Чтобы этого не произошло, покупается небольшой отрезок и спаивается с фитингом. Это позволит сделать правильные выводы касаемо покупки ПП труб неизвестного производителя.

Водотрубы ПВХ на бумаге: рисуем схемы для монтажа

Рисование схем для монтажа – немаловажная часть работы по установке труб из пластика. Подробный план позволит точно рассчитать метраж, определить места соединений, не переплачивать за лишнее.

Если вы намерены заменить старую водопроводную конструкцию на новую, составьте схему текущего расположения водотруб в квартире или доме.

Пример водопроводного чертежа представлен ниже. Его можно брать за основу или использовать как образец при рисовании собственной схемы.

Этот чертеж представляет собой схему водоснабжения жилой дачи с большим числом потребителей

Что обязательно должно появиться в плане:

места соединений;
краны;
потребители воды – стиральная машинка, посудомоечная машинка, унитаз и прочие;
возможные потребители воды.

Особое внимание уделите возможным потребителям. Это те, которых пока не существует, но они могут появиться

К примеру, вы пока не имеете посудомоечной машинки, но в будущем планируете ею обзавестись. В таком случае на трубе ПВХ требуется сразу сделать дополнительную разводку, чтобы потом не резать уже смонтированное и не вставлять туда переходники и соединители.
