Толщина утеплителя для мансарды

Сегодня многие частные дома проектируют с расчётом на использование мансарды в качестве жилой площади. Толщина утепления мансардной крыши и ее устройство выходят на первый план, так как кровельный пирог имеет совсем не такую конструкцию, как над неотапливаемым чердаком.

Как работает мансардная кровля

Невозможно объяснить принцип работы мансардной кровли, не сравнив ее с обычной холодной крышей.

На картинке снизу обе схемы:

В первом случае утепляется не сама крыша, а перекрытие над жилым этажом (об утепление перекрытий частного дома читайте по ссылке). Крыша структурируется в холодном варианте, когда по стропилам под покрытие монтируют только гидроизоляцию и обрешётку.

Если пространство чердака эксплуатируется, подобную схему использовать невозможно, так как утеплитель не в перекрытии (в нём он есть, но как звукоизоляционная прослойка), а в самой кровле. Воздушной подушки здесь нет — с одной стороны улица, с другой – тёплое помещение.

Структура кровельного пирога

К ним относятся все разновидности пенопластов, независимо от их плотности, минеральные ваты, вермикулитовые плиты, пеностекло низкой плотности. Однако из-за более низкой стоимости и удобства монтажа в кровельных пирогах обычно используют только два первых варианта.

От чего зависит толщина теплоизоляции

Толщина утепления крыши дома, в соответствии с требованиями СП 50.13330.2012, определяется расчётом, который присутствует в любом проекте.

Обязательно учитывают регион строительства, для каждого из которых определено нормативное теплосопротивление ограждающих конструкций.

Даже для Подмосковья при утеплении минеральной ватой необходимо сделать слой утеплителя минимум 25 см. Если увеличивать толщину теплоизолятора, то возникают определённые сложности.

Они связаны с использованием для монтажа каркасных конструкций со стандартным сечением бруса 50*200 мм в нормальном варианте, и 50*150 мм в облегчённом.

У бруса сечение прямоугольное и его устанавливают на ребро, а так как утеплитель закладывается между стропилами, именно от их высоты и зависит толщина утепления крыши.

То есть, если требуется по расчёту заложить в конструкцию слой теплоизоляционного материала 250 мм, не получится это сделать, если сечение стропил будет всего 150 или 200 мм.

  1. Лучше изначально взять для стропильной системы брус максимально большого сечения. Люди стараются взять размер поменьше, но такая экономия оборачивается новыми расходами.
  2. В кровельном пироге приходится наращивать дополнительные слои снаружи либо внутри или даже с обеих сторон. Снаружи это делают через контробрешётку из брусков 50*40 мм, изнутри можно использовать и металлопрофиль.
  3. Когда надо увеличить толщину теплоизолятора, решить вопрос без дополнительных слоёв не всегда получается. Можно лишь использовать материалы с более высоким сопротивлением теплопередаче.

Как обеспечить вентилируемое пространство

Можно подобрать утеплитель, толщина которого (обычно она кратна 50 мм) соответствует высоте сечения бруса. Их поверхности окажутся заподлицо друг с другом. Изнутри это не создаёт проблем, а вот снаружи такого не должно быть.

Без него деревянные элементы, да и сама минвата (если использован этот материал) будут увлажняться и гнить. Паробарьер несколько сдерживает процесс, но он не может полностью оградить конструкцию от конденсата. Тем более что он образуется не только от пара, поступающего из помещения, но и от разницы температур на внешней и внутренней поверхностях кровли (летом роса, зимой иней).

Этот зазор (2-3 см) проще обеспечить за счёт размера бруса, как на фото снизу.

Делать это придётся, даже если закладывать дополнительный слой утеплителя не надо.

Для эффективности ограждающих конструкций всегда лучше, когда толщина утеплительного слоя набирается из 2-3 более тонких слоёв, смонтированных с разбежкой стыков. Так не образуются мостики холода.

Толщина утеплителя для мансардной крыши: сравнение пенополистирола, минваты и ППУ

Теплопроводность любого материала зависит от его плотности, и утеплители – не исключение. Поэтому на упаковке производитель указывает коэффициент плотности материала.

В таблице представлены 3 основных материала для утепления мансард: минеральная вата (сюда можно отнести базальтовые (каменные), стекловолоконные, целлюлозные), беспрессовый или экструдированный пенополистирол (Пеноплекс или любого другого производителя), вспененный полиуретан.

Показатели утеплителей

Термическое сопротивление у пенополистирола выше, чем у минваты, а у ППУ ещё выше, чем у пенополистирола.

Очевидно, изолировать крышу с использованием ППУ проще. Стоит он дороже, но стропила могут быть меньшего сечения, и никаких контробрешёток монтировать не нужно, что компенсирует повышенные затраты.

Однако самостоятельно такую работу произвести невозможно, так как для напыления требуется специальное оборудование.

Можно использовать плитный пенополиуретан, но он более плотный, чем пена, его нужно кроить по размерам ячеек, ликвидировать мостики холода.

Это особенно актуально, когда мансарда, например, над баней. Чем бы ее не утепляли, всё равно изнутри нужно монтировать рулонные материалы с отражающим слоем.

Это либо фольгированная мембрана, либо утеплитель на основе вспененного полиэтилена с заводским паробарьером на лицевой поверхности. Второй вариант более предпочтителен, когда слоя между стропилами для комфортной эксплуатации мансарды недостаточно.

Однако данные материалы более тонкие и мягкие, не укладываются удобно в каркасную конструкцию. Их используют в основном в пирогах тёплых полов и перекрытий, а для крыш применяют только как дополнительный внутренний слой.

Интересно почитать:  Особенности утепления стен изнутри пробкой

Вернуться к оглавлению

Видео: сколько утеплителя нужно класть на крышу мансарды

Заключение

Состав кровельного пирога может значительно варьироваться, поэтому сказать однозначно, какой должна быть толщина теплоизоляции, невозможно. Всё зависит климатической зоны дома и материала.

Какая толщина утеплителя требуется для помещения мансарды?

Многие владельцы загородных и дачных домов в целях увеличения жилой площади оборудуют чердачное помещение для создания там кабинета, спальни, жилой комнаты. Такое помещение принято называть мансардой. Ее необходимо утеплить.

Схема утепления мансарды

Схема утепления мансарды.

В качестве утеплителя используют несколько разных материалов: минеральную и стеклянную вату, пенопласт, пенополиуретан, другие утеплители. Но не все эти материалы годятся для проведения работ по теплоизоляции чердачного помещения для переоборудования его в настоящую мансарду.

Требования к материалам для утепления

Материалы, используемые для утепления мансарды, должны обладать:

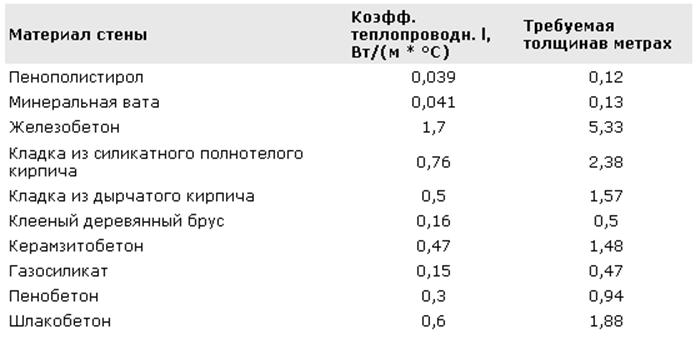

Таблица сравнительных характеристик утеплителей

Таблица сравнительных характеристик утеплителей.

  1. Противопожарной безопасностью. Они не должны поддерживать горения.
  2. Выполнять функции звукозащиты, не допускающие проникновения шумов извне.
  3. Функцией паропроницаемости для обеспечения необходимого микроклимата в помещении мансарды.
  4. Соответствием экологическим, санитарным и строительным нормам.
  5. Прочностью и долговечностью.
  6. Стойкостью к деформации.

По рекомендациям многих специалистов слой утеплителя должен составлять 25-30 см. Лучше устраивать двойной или тройной слой. Такой способ утепления предотвращает появление мостиков холода. При утеплении мансарды нельзя забывать о том, что фронтон это тоже стена чердачного помещения. Деревянный фронтон требует более толстого слоя утеплителя, чем кирпичные стены.

Вернуться к оглавлению

Некоторые характеристики утеплителей

Широко применяется для утепления стен, полов и потолков пенопласт. В мансарде функции стен и потолка выполняет крыша здания. Для ее утепления использовать пенопласт не рекомендуется по следующим причинам:

Этапы утепления крыши мансарды

Этапы утепления крыши мансарды.

  • все элементы крыши, в том числе материал утеплителя, должны хорошо проветриваться,
  • утеплитель должен хорошо пропускать воздух и пары влаги.

Теплый воздух по законам физики поднимается снизу вверх. Пенопласт совершенно не пропускает влагу, содержащуюся в теплом воздухе. Это приведет к образованию конденсата изнутри помещения. В результате в течение 1-3 лет отсыреют детали стропильной конструкции, по материалу утеплителя начнут течь струйки воды, появится плесень, деревянные детали крыши начнут гнить.

Очень распространенные материалы минеральная вата и стекловата. Они обладают низкой стоимостью и отличной устойчивостью к высоким температурам. При работе со стекловатой необходимо соблюдать особые меры защиты, так как мельчайшие частички стекла при попадании на открытые участки кожи вызывают сильнейшее раздражение и значительные болевые ощущения. Работать можно только в защитной одежде, в перчатках и в очках. Толщина слоя теплоизоляции из минваты или стекловаты выбирается из расчета 15-30 см. Зависит это от климатической зоны, в которой находится дом.

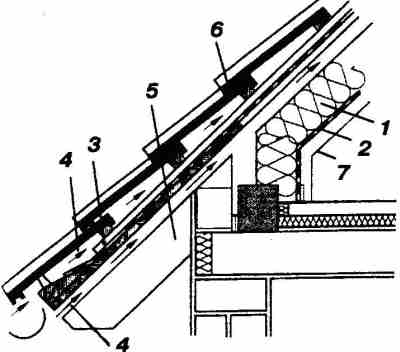

Элементы утепления мансардной крыши

Элементы утепления мансардной крыши: 1 – минеральная вата, 2 – пароветроизоляция (мембрана), 3 – гидроизоляция, 4 – воздушные потоки, 5 – стропило, 6 – кровля, 7 – обшивка мансарды.

К отрицательным сторонам этого утепляющего материала нужно отнести его легкую деформацию и гигроскопичность, что может привести к снижению теплоизоляционных свойств. Стекловата к тому же не относится к числу экологически безопасных материалов. Поэтому предпочтительнее использовать минеральную вату. Приобретать минеральную вату нужно из расчета плотности 40-45 кг на кубический метр. Это оптимальный материал для утепления мансарды. Минеральная вата это материал, который обеспечивает:

  • экологическую безопасность,
  • негорючесть,
  • хорошую звукоизоляцию,
  • устойчивость к влаге и к перепадам температур,
  • морозоустойчивость,
  • защиту от грызунов и прочих вредителей,
  • устойчивость к появлению грибка и плесени,
  • быстрый и легкий монтаж.

Для утепления мансарды можно использовать войлок, пеньку, опилки, плиты из камыша. Но все эти материалы требуют предварительной антисептической и антипиреновой обработки. Эти операции значительно увеличивают сроки оборудования теплозащиты.

Сэндвич-панели стоят дороже минеральной ваты, но гарантируют качество и долговечность изоляции. Состоят они из нескольких слоев: пароизоляционного, утеплительного, гидроизоляционного, декоративного.

Плиты из вспененного стекла это относительно новый и дорогой утеплитель. Обладает высокой прочностью. Материал довольно упругий и устойчивый к различным механическим воздействиям. Идеально подходит для теплозащиты при использовании мягкой кровли.

Вернуться к оглавлению

Утепление мансардного помещения

Схема утепления мансарды эковатой

Схема утепления мансарды эковатой.

Крыша мансарды обычно состоит из стропильной системы, покрытой кровельным материалом. Стропила установлены через каждые 60-100 см. Эти промежутки заполняются утеплителем. В качестве материала для утепления рекомендуется применять минеральную вату или стекловолокно. Этот материал выпускается в виде плит или матов. Укладываются они слоями, количество которых зависит от их толщины. Какая она должна быть? Расчет толщины утеплителя производится исходя из коэффициента теплопроводности, который указывается в сертификатах качества. Можно ориентироваться на следующие данные:

Коэффициент Толщина утеплителя

  • 0,035 150 мм,
  • 0,04 180 мм,
  • 0,044 200 мм,
  • 0,045 205 мм,
  • 0,046 210 мм,
  • 0,047 215 мм,
  • 0,05 225 мм.

При коэффициенте теплопроводности 0,04 расчет средней толщины слоя утеплителя для разных городов России будет такой:

Город Толщина теплоизоляции (мм):

Таблица расчета средней толщины слоя утеплителя

Таблица расчета средней толщины слоя утеплителя для разных городов России.

  • Архангельск 220,
  • Астрахань 160,
  • Анадырь 290,
  • Барнаул 210,
  • Белгород 170,
  • Благовещенск 230,
  • Брянск 190,
  • Волгоград 160,
  • Вологда 210,
  • Воронеж 180,
  • Владимир 200,
  • Владивосток 190,
  • Владикавказ 150,
  • Грозный 150,
  • Екатеринбург 210,
  • Иваново 200,
  • Игарка 290,
  • Иркутск 220,
  • Ижевск 210,
  • Йошкар-Ола 210,
  • Казань 200,
  • Калининград 170,
  • Калуга 190,
  • Кемерово 220,
  • Киров 210,
  • Кострома 200,
  • Краснодар 140,
  • Красноярск 210,
  • Курган 210,
  • Курск 180,
  • Кызыл 240,
  • Липецк 180,
  • Магадан 250,
  • Махачкала 130,
  • Москва 190,
  • Мурманск 220
  • Нальчик 150
  • Нижний Новгород 200,
  • Новгород 190,
  • Новосибирск 220,
  • Омск 210,
  • Оренбург 190,
  • Орел 190,
  • Пенза 190,
  • Пермь 210,
  • Петрозаводск 210,
  • Петропавловск-Камчатский 190,
  • Псков 190,
  • Ростов-на-Дону 160,
  • Рязань 190,
  • Самара 200,
  • Санкт-Петербург 190,
  • Саранск 190,
  • Саратов 180,
  • Салехард 280,
  • Смоленск 190,
  • Ставрополь 150,
  • Сыктывкар 220,
  • Тамбов 180,
  • Тверь 200,
  • Томск 230,
  • Тула 190,
  • Тюмень 210,
  • Ульяновск 190,
  • Улан-Удэ 230,
  • Уфа 200,
  • Хабаровск 220,
  • Чебоксары 200,
  • Челябинск 200,
  • Чита 240,
  • Элиста 160,
  • Южно-Сахалинск 210,
  • Якутск 290,
  • Ярославль 200.
Интересно почитать:  Применение утеплителя Кнауф для кровли и стен

Если сечение стропильных ног меньше толщины слоя утеплительного материала, к ним с помощью гвоздей, шурупов или саморезов прикрепляются дополнительные бруски из дерева. Их нужно обязательно обработать антисептическим составом. Между слоем утеплителя и кровлей должна оставаться вентиляция в виде воздушной прослойки. Величина воздушного зазора составляет 25-50 мм. Сверху утеплитель защищается ветрозащитной мембраной. Лучше для этой цели применять пленки «Тайвек HD», «Монаперм 450 ВМ», «Монарфлекс ВМ 310».

Снизу слой утеплителя для мансарды покрывают пароизоляционной пленкой и монтируют финишную облицовку из вагонки, гипсокартона или иных материалов.

Для создания комфортных условий в мансардном помещении нужна теплоизоляция. Затем следует изолировать нужно крышу и фронтоны. Материалы для этих целей можно применять самые разнообразные. Лучше всего использовать минеральную вату. Она имеет отличные характеристики и легко монтируется.

Расчет толщины теплоизоляционного слоя производится по региону проживания.

Чем холоднее климат, тем больше должен быть слой изоляции. Правильно устроенная теплоизоляция значительно сокращает расходы на отопление здания.

Утепление мансардного этажа. Особенности и исполнение

Особенность утепления мансардного этажа в том, что там требуется наибольшая толщина утеплителя.
Почему?
Теплый воздух поднимается вверх, перепад температур через кровлю наибольший. Удерживать тепло в кровле фактически нечему, кроме утеплителя.

Качественно утеплить мансарду – прямая заинтересованность владельца дома. В этом заключается экономическая целесообразность.

Нормативные документы также требуют наибольшую толщину утеплителя именно в кровле.

Возникает вопрос — как разместить утеплитель большой толщины на мансардном этаже в конструкции крыши?

Сколько необходимо утеплителя для мансардного этажа

Обычный вопрос — сколько нужно утеплителя, а точнее, — какая толщина слоя утепления для мансардного этажа потребуется.

Обратимся к нормативам. Из них вытекает, что государство требует проектировать дома с тепловым сопротивлением кровли не менее 4,7 м2С/Вт в средней полосе. Для северных регионов это значение больше.

В кровле преградой для бегства тепла является только лишь один утеплитель. Тонкая внутренняя отделка мансарды, и ковры на стенах практически роли ни какой не играют и в домашних расчетах могут не учитываться.

Следовательно, понадобится около 20 см минеральной ваты с коэффициентом теплопроводности 0,045 Вт/мС, чтобы достигнуть нормативного значения сопротивления теплопрередаче.

Здесь указано реальное значение коэффициента с учетом увлажнения, а не «выдуманное» производителем значение.

15 сантиметров ватного утеплителя для кровли мансарды маловато в регионе, где 20 градусов мороза зимой не редкость. Необходимо чуть более солидное утепление, чтобы выйти на экономически целесообразные показатели отопления (рекомендуемое нормативом), и сделать дом комфортнее.

Теплоизоляция мансарды может выполняться минеральной ватой

Возможно ли применение пенопласта?

Применять пенопласт для утепления мансарды можно, но с учетом двух ограничивающих факторов.

  • Пенопласт горит от воздействия пламени (поддерживает горение) и выделяет при этом опасные яды. Его применение должно сопровождаться полным ограждением трудно сгораемой конструкцией толщиной не менее 3 см. В принципе, это выполнимо, путем отделки двухслойным гипсокартоном.
  • По отношению к дереву пенопласт будет пароизолятором. Полная обкладка пенопластом деревянных конструкций не желательна, так как нарушается естественный обмен воздуха в дереве и оно спревает. Если не размещать основную толщину пенопласта между стропилами, а накладывать его на торец стропил за счет внутреннего пространства мансарды, то стропильная система остается более менее вентилируемой, и можно рассчитывать на беспроблемную ее эксплуатацию.

Преимущества пенопласта

Но у пенопласта имеются преимущества перед минеральной ватой.

  • Он меньше проводит через себя пар и не так быстро накапливает внутри воду. За минеральной ватой в этом отношении нужно следить, утепление может нивелироваться и протечкой с крыши и неправильной регулировкой пара внутри утеплителя. В отношении пенопласта эти угрозы при нормальной вентиляции материала не существенны.
  • Он дешевле.
  • С пенопластом легче и безопасней работать, не сложно делать своими руками без особых мер безопасности.
    Как применить пенопласт на крыше – информация для тех, кто делает теплую мансарду.

Пенополистирол теплее, поэтому его слой нужен меньше, процентов на 20, т.е. и 15 см уже будет достаточно.

Интересно почитать:  Как правильно укладывать пароизоляцию на крышу

Кроме указанных вариантов, существуют еще и другие утеплители. Но рассматривать их не будем, так как все они проигрывают по технико-экономическим показателям указанными здесь минеральной вате и пенопласту.

В качестве примера теплоизоляции мансардного этажа рассмотрим применение минеральной ваты.

Сделать мансарду не сложно но есть свои особенности

Контробрешетка изнутри

Высота стропил чаще находится в пределах 15 — 17 сантиметров. Реже — 20 сантиметров, а иногда и 10 см. Чтобы разместить утеплитель и вентиляционный зазор от 3 сантиметров над ним, нужно делать контробрешетку — поперечные брусья на стропилах. Расстояние между ними такое, что бы обеспечивалось плотное размещение мат принятого утеплителя, — обычно 0,6 метра.

Во время строительства существует соблазн сделать контробрешетку поверх стропил с наружной стороны. Но тогда вентиляционные зазоры могут быть горизонтальными, и открыть их с двух сторон для продува проблематично. Восходящее движение воздуха станет невозможным, или будет затруднено – что недопустимо.

Как правило, при такой схеме не будет обеспечиваться нормальный отвод пара из утеплителя. Такая конструкция будет не жизнеспособной, грозит намоканием всего утеплительного пирога, отсыреванием стропил и их разрушением.

Мембраны и проветривание

Контробрешетка должна делаться с внутренней стороны, а вентиляционные зазоры между минеральной ватой и гидроизоляцией кровли должны быть восстающими, располагаться между стропил. Тогда в вент. зазорах будет обеспечиваться постоянное восходящее движение воздуха из-за его нагрева над утеплителем.

Слой утепления нужно который желательно накрыть паропропускной мембраной, чтобы слой утеплителя не продувался. Это касается и пенопласта, так как между листами возможны щели и продувка сквозняком.

Нужно проследить, чтобы на коньке, и по контуру крыши все вент. зазоры были открытыми, т.е гидроизоляция кровли не должна быть сплошной в районе конька.

Размещение утеплителя и пароизоляция

Возможно, что между стропил будет размещен утеплитель толщиной 15 см. И еще 5 сантиметров между контробрешеткой. Или скорее 10 см между стропил плюс 3 — 5 см вент зазора (без верхнего бруска для формирования вент зазора) и 10 см между контробрешеткой. На контробрешетке набивается дополнительный брусок 1 см. для формирования зазора между пароизоляцией и внутренней обшивкой.

Снизу к контобрешетке крепится пароизоляция, а затем, через зазор от 1 см, — любой облицовочный материал.
Можно также узнать как делается общая теплоизоляция деревянного дома

Схематический чертеж утепления мансардного этажа

Схема - чертеж мансардного этажа

Создание пароизоляции

Особенность в том, что на крыше мансардного этажа в кровельном пироге с минеральной ватой должны присутствовать 3 различные по свойствам мембраны.

Пароизоляция — накладывается снизу на контробрешетку (на стропила) и защищает минеральную вату от пара поступающего из помещения. Применяется специальный ленточный материал-пароизолятор на основе полиэтилена или пропилена.

Полосы накладываются с нахлестом в 10 см и проклеиваются скотчем — образуется сплошная мембрана, закрывающая все утепление минеральной ватой. Прижимается к торцам деревянных брусьев деревянными рейками под облицовочным материалом. Порядок накладки полос — сверху вниз, чтобы воздух, идущий вверх, не мог заходить в стыки.

Обеспечение ветрозащиты

Паропропускная (супердиффузионная) мембрана накладывается непосредственно на утеплитель между стропилами. Представляет из себя трехслойный перфорированный полиэтилен, который пропускает пар, но не воду. Его предназначение — защитить минеральную вату от потока воздуха, который будет продувать слой утеплителя.

А окружающую среду и жильцов двора — от волокон минеральной ваты. При этом обеспечивается полный вывод пара из утеплителя, для чего паропрозрачность материала не менее чем у минеральной ваты — чаще от 1600 гр/м кв. сут. Укладывается с небольшим нахлестом, крепится к боковинам стропил степлером или деревянным планками в соответствии с рекомендациями производителя.

Гидроизоляционная защита утеплителя

Гидроизоляция — защищает стропильную систему и утеплитель от возможных протечек с кровли. Можно применять рубероид или специальный долговечный пленочный материал. Накладывается выше вентиляционного зазора, прижимается кровельным покрытием или деревянным настилом.

Также читайте об ошибках с минеральной ватой, которые влекут серьезные последствия.

Другие вопросы утепления мансарды

Мансардное окно имеет особую конструкцию и врезается в кровельный пирог по своим правилам, так чтобы не было допущено утечек пара с низу и воды с верху.

Особое внимание нужно уделить утеплению стены в районе мауэрлата. Эта область часто остается забытой. Между утеплением стены и утеплителем кровли не должно быть разрыва.

Вопрос применения пенопласта для утепления мансардного этажа с повестки дня не снимается. Но нужно быть готовым пожертвовать больше внутреннего пространства и устанавливать высокую внутреннюю контробрешетку.

При этом между стропил укладывается 5 сантиметров, а 10 сантриметров — между внутренней контробрешеткой из металлопрофиля (если 15 сантиметров достаточно).

Помимо высокой контробрешетки необходимо закрыть весь пенопласт с внутренней стороны гидроизолятором, и как минимум 2-см листом гипсокартона на шурупах. Который может служить основанием под окончательную отделку.

Утепление мансарды, обычно проводится по схемам, которые можно назвать типовыми, настолько часто они предлагаются в проектах. Также можно ознакомится о строительстве стен с применением минеральной ваты.
