Подпольные течения

Зона для принятия душа без поддона, вровень с полом, существовавшая задолго до появления готовых душевых кабин (достаточно вспомнить санузлы в гостиницах советского периода), сегодня вновь «на гребне волны». Свою лепту в её новый облик внесли современные технологии, материалы, сантехническая арматура. Такие душевые идеально вписываются в минималистские интерьеры и интерьеры в стиле лофт. Благодаря лаконичному дизайну прозрачная конструкция (которую, собственно, и кабиной уже не назовёшь) почти незаметна в интерьере, а помещение становится более просторным, лёгким, не перегруженным деталями. Ещё одно преимущество — отсутствие бортиков, ступенек и порожков. Однако при строительстве такой кабины придётся решить немало задач, включая гидроизоляцию стен и пола, абсолютную герметичность соединения стеклянных перегородок с полом, выбор и размещение сантехнической арматуры, необходимость поднятия уровня пола. Одна из главных задач, без выполнения которой невозможно возвести душевую без поддона, — грамотное отведение воды.

Фото: Hansgrohe. Дренажные каналы и трапы позволяют разделить ванную комнату в минималистском стиле на две зоны (сухую и мокрую)

Принимающая сторона

Проблема отведения воды решается с помощью компактных систем слива: трапов для душа и дренажных лотков (каналов). На российском рынке их представляют компании Geberit, Tece, Viega, Hutterer & Lechner, Kessel, Sanit, SAS и др.

Фото: VitrA. Канал V-Flow и для обу­строй­ства душевых зон обеспечивают удобство при пользовании и высокую пропускную способность

Трап. Наиболее распространён душевой трап, который устроен просто и стоит недорого. Компактная система, принимающая стоки и направляющая их
в канализацию, состоит из решётки в форме квадрата, круга или треугольника (на насадке-держателе), водосборной части в виде воронки, а также сифонной коробки и патрубка. Пропускная способность трапа — около 30–48 л/мин. Монтажная высота — примерно 85–120 мм. Чтобы вода не задерживалась на поверхности и быстро стекала в сливное отверстие, пол должен иметь уклон 1–2° к сливу (при этом к решётке трапа предусматривают уклон с четырёх либо двух сторон, если речь идёт об угловом размещении). Трубу от сифона к канализационному стояку также следует прокладывать с уклоном 2–3°.

Фото: Viega. Канал Visign

Дренажный канал. Фактически это тот же трап, только состоящий из более вместительного прямоугольного лотка для сбора воды, сифона и решётки. Пропускная способность 50–72 л/мин. Чтобы направить воду в такую систему, необходимо сделать уклон (достаточно 1°) лишь в одной плоскости.
В этом случае не возникнет осложнений при укладке плитки (независимо от её размера). Канал может быть прямым или с уклоном к центру, благодаря чему вода ещё быстрее стекает в сифон.

Элегантный поддон Squaro Infinity коричневого цвета с водоотводящим квадратным трапомФото: Villeroy & Boch.

Большинство собирающих воду лотков имеют фиксированную длину 700–1500 мм (шаг 100 мм). Некоторые производители, скажем Gеberit, Viega, допускают регулировку длины, причём прямо на месте монтажа. Для этой цели при установке лотка надо определить необходимую длину и отпилить часть изделия по специальной направляющей, а затем закрыть торцы особыми заглушками. Существуют каналы для пристенного монтажа, для установки в центре душевой зоны, на границе пола и стены, например монтажный элемент Geberit для душевого трапа с выпуском в стену. Интересное решение предлагает Viega (Advantix Vario) — лоток для встраивания в стену.

Фото: Villeroy & Boch. Ультраплоский поддон из серии Squaro Infinity — с центральным отводом воды — встраивается заподлицо с полом ванной (большой выбор цветов и размеров)

Возьмите на заметку

Из-за четырёхстороннего уклона пола к трапу могут возникнуть трудности при укладке плитки. Чем крупнее формат последней, тем сложнее выдерживать раскладку. Среднюю и крупную плитку придётся резать по диагонали, что может нарушить ритмичность рисунка. А вот при отделке мозаикой геометрия поверхности не так важна.

Душевая без поддона

Возможность построить конструкцию любого размера и конфигурации.

Идею можно реализовать только на стадии капитального ремонта, в квартире без отделки или на этапе проектирования загородного дома.

Помещение кажется более просторным.

Стоит дорого, требует привлечения высококвалифицированных специалистов.

Дополнительный (аварийный) слив в виде трапа или канала на случай поломки сантехники, стиральной машины и т. д.

Необходимо выполнить гидроизоляцию стен и пола.

Удобство уборки помещения.

Придётся повысить уровень пола.

Душевая оптимальна для людей с ограниченными физическими возможностями и преклонного возраста.

Ванная комната делится на сухую и мокрую зоны без применения бортиков или душевых поддонов.

Фото: Roca. Текстурная поверхность поддона Terran (инновационный материал Stonex) обладает противоскользящими свойствами. Cливная решётка (90 мм) входит в комплект

На невидимом фронте

Производительность дренажного канала или трапа обусловлена конструкцией сифона и диаметром канализационного отвода. Сифоны различаются в зависимости от габаритов, конструкции, направления вывода канализационного патрубка (существуют трапы с нижним и боковым отводом воды, выбор которых определяется типом системы канализации) и ряда других деталей. Пропускная способность указана в технической характеристике изделия. Чтобы вода быстро и равномерно стекала в канализацию, а не задерживалась на поверхности пола, необходимо учитывать не только пропускную способность трапа (канала), но и соотношение последней и расхода воды сантехнической арматуры, которой будет оснащена кабина: душевых леек, особенно больших верхних (ливневых), массажных форсунок. Существует также зависимость между высотой сифона и его пропускной способностью. Как правило, «плоские» системы, которые вмещаются даже в тонкую стяжку, менее эффективны, чем модели с более высокими сифонами — их гидравлические характеристики лучше. Сверхплоские сифоны (67–70 мм) имеют пропускную способность около 24–30 л/мин. Стандартные модели (100 мм) производительнее — 41–72 л/с, следовательно, способны отводить в 1,5–3 раза больше воды. Иногда количество каналов удваивают. Пропускную способность определяет и диаметр канализационного патрубка (отвода). Кроме того, на производительность системы влияет пропускная способность декоративных решёток.

Фото: Geberit. Встраиваемый трап для душа прекрасно работает как элемент скрытой за стеной системы канализации. Переместив душевой трап с пола за стену, вы освободите дополнительное место в ванной комнате и придадите помещению элегантный облик

Верхняя лейка диаметром 300 мм в среднем расходует 5–15 л/мин, лейка с каскадом — до 25–30 л/мин и т. д. Поэтому более надёжен трап с запасом по пропускной способности

Дренажный канал vs трап: что выбрать в квартиру или загородный дом?

Современные дренажные системы с вмонтированным в пол сливом очень удобны. Они позволяют обеспечить отвод воды и красиво оформить душевую в ванной комнате. Такие системы можно разделить на два типа: дренажные каналы и душевые трапы.

— компактная система отведения, которая укомплектована небольшой решеткой, после которой вода попадает непосредственно в сифон и далее в канализацию. по устройству похож на трап, однако верхняя часть, собирающая воду, более узкая и длинная.

Дренажные каналы и трапы: в чем различия?

Функции у обеих систем одинаковы, их главная задача — водоотведение. Однако по другим характеристикам существуют определенные различия:

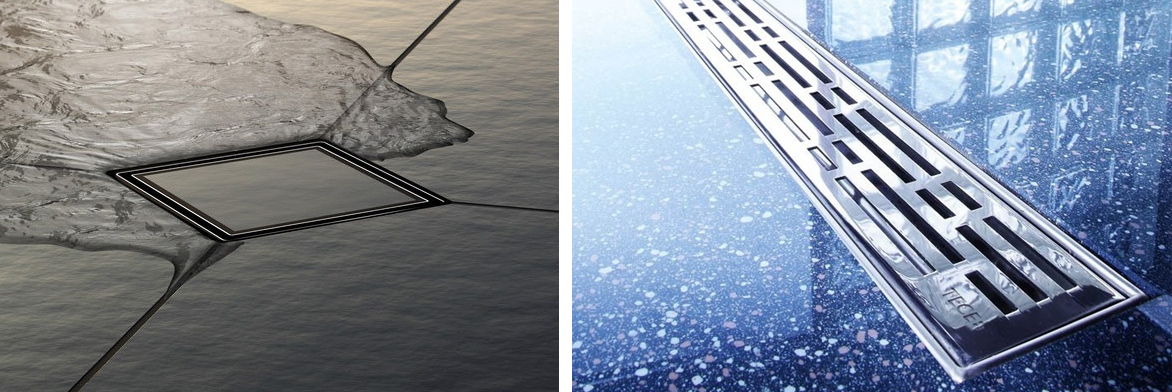

• Конструкция. У трапа слив воды происходит через компактную квадратную/круглую/угловую решетку. Каналы же оснащаются длинными лотками для сбора воды.
• Устройство водостока. Пол в душевой, при использовании дренажных систем играет роль поддона, а потому его требуется укладывать под уклоном. Когда трап располагается в центре пола душевой кабины, необходимо организовать уклон с четырех сторон. Если решетка монтируется в углу, будет достаточно двух плоскостей, образующих желоб для слива воды. Для душевого канала уклон выполняется с одной или двух сторон от него, в данных системах нет центральных или угловых вариантов.
• Комплектация. Душевой канал комплектуется лотком, собирающим воду, решеткой и сифоном. Для трапа вместо лотка используется насадка-держатель для решетки. Приобрести все эти элементы можно как по отдельности, так и вместе.

Преимущества дренажных систем

Как и любые другие системы водоотведения, дренажные каналы и трапы имеют ряд преимуществ и недостатков.

Дренажные трапы

Душевые трапы отлично подходят для общественных помещений. Среди преимуществ этих систем:

• Практичность. С помощью душевого трапа можно не только отводить воду при принятии водных процедур, но и сливать воду после уборки.
• Экономичность. Доступная стоимость таких систем позволяет оборудовать большое количество помещений, без существенных затрат.

Таким образом, трапы идеально подойдут, если необходимо оборудовать системой водоотведения общественное место (душевую в бассейне, спортивном зале), офисах, душ на даче.

Дренажные каналы

Дренажные каналы помогут оформить ванную комнату в определенном стиле и сделают ее комфортной и удобной. Именно поэтому их чаще всего выбирают для личного использования: в загородный дом или квартиру. Среди преимуществ каналов:

• Повышенная пропускная способность (в отличие от трапов). Великолепно подойдут, если в доме установлена система «тропического» душа или же просто предполагается отводить большое количество воды.
• Эстетическая привлекательность. Помогают создать стильный интерьер.
• Широкая область применения. Такие системы могут использоваться как в жилых помещениях, так и для оснащения общественных мест.

У обеих систем есть один недостаток. При длительном перерыве в использовании дренажных систем происходит пересыхание гидрозатвора. Это может привести к появлению неприятного запаха в комнате. Однако можно легко исправить этот недостаток. Для этого необходимо установить погружной стакан с мембраной (сухой затвор) для трапа или канала.

Помимо характеристик дренажных систем важное значение имеет производитель. Что выбрать: трап или канал отечественного производства или отдать предпочтение каналу или трапу, изготовленному за рубежом? Узнать о преимуществах и недостатках дренажных систем от различных производителей вы сможете в следующей статье.

Дренажный канал Geberit CleanLine20: L=30-90см

Вы можете купить Дренажный канал Geberit CleanLine20: L=30-90см в интернет-магазине с доставкой или забрать в ближайшем пункте выдачи ОНЛАЙН ТРЕЙД.РУ.

Пункт выдачи	Можно забрать	Стоимость

Душевые дренажные каналы Geberit предлагают классически элегантные и высококачественные решения для душевых систем на уровне пола. Это отличный выбор для создания амбициозного интерьера ванной комнаты с водоотводом в полу.

• для отвода душевой воды в водоотвод для душа Geberit
• простота обслуживания и ухода
• материал — нержавеющая сталь

Характеристики

• Тип: Решетка
• Вид затвора: Нет
• Направление выпуска: Нет
• Цвет: Хром
• Материал решётки: Нержавеющая сталь
• Размещение: Вровень с полом
• Длина внеш. части: 90 см
• Ширина внеш части: 4,3 см
• Диаметр подключения: Нет см
• Длина: 90 см
• Ширина: 4,3 см
• Высота: 0,8 см

Комплектация

Комплектация товара Дренажный канал Geberit CleanLine20: L=30-90см зависит от конкретной поставки и может меняться поставщиком без предварительного уведомления!

Инструкция 1 шт.
